Как выбрать inline-картридж для системы питьевой воды
Внешне inline-картриджи часто выглядят одинаково, но могут отличаться длиной, диаметром, подключением, направлением потока и фильтрующим материалом. Поэтому замену лучше начинать не с названия наполнителя, а с проверки самой системы и старого модуля.
Короткий ответ
Чтобы выбрать inline-картридж, сначала перепишите маркировку старого модуля и проверьте его фактические размеры. Затем сравните тип подключения, диаметр трубки, расположение входа и выхода, направление потока и назначение картриджа.
Совпадение надписи In-Line 10 или In-Line 11 ещё не подтверждает совместимость. У двух картриджей одного номинального формата могут отличаться диаметр корпуса, общая длина со штуцерами, тип фитингов и место установки в системе.
Что такое inline-картридж
Inline-картридж представляет собой закрытый фильтрующий модуль. Наполнитель, механический материал или мембрана уже находятся внутри прочного корпуса, поэтому отдельная колба для установки обычно не нужна.
Такой модуль подключается непосредственно к трубкам системы. Inline-картриджи встречаются в пурифайерах, проточных кулерах, питьевых фонтанчиках, автоматах воды, компактных фильтрах и системах обратного осмоса.
Закрытый сменный модуль
Фильтрующий материал находится внутри собственного корпуса. Картридж включается непосредственно в линию воды.
Сменный элемент для колбы
Картридж устанавливается внутрь отдельного корпуса. Подключение трубок относится к колбе, а не к самому элементу.
Inline и SlimLine нельзя выбирать как два названия одного и того же формата. У них различаются конструкция, способ установки и подключение к системе.
С чего начать выбор
Надёжнее всего подбирать замену по старому картриджу и модели оборудования. Если маркировка сохранилась, она даст больше информации, чем фотография похожего модуля из каталога.
Семь параметров, которые нужно сверить
Совместимость складывается из нескольких признаков. Если совпадает только один из них, например номинальная длина, этого недостаточно для уверенной замены.
Фактическая длина
Измеряют не только цилиндрический корпус, но и общую длину со штуцерами или встроенными соединениями.
Диаметр корпуса
От диаметра зависит, войдёт ли модуль в штатные клипсы и останется ли место для соседних картриджей.
Место подключения
Вход и выход могут находиться на противоположных торцах, на одном торце или подключаться через отдельные угловые фитинги.
Тип соединения
Нужно отличать встроенный push-fit-разъём, резьбовой порт, штуцер и картридж, для которого приобретаются отдельные фитинги.
Диаметр трубки
Трубка должна соответствовать соединению. В питьевых системах часто встречается дюймовый размер 1/4, но проверять его нужно по маркировке.
Направление потока
Стрелка на корпусе показывает, с какой стороны вода должна входить и куда выходить после фильтрации.
Назначение ступени
Механический, угольный и мембранный картриджи могут иметь сходный корпус, но выполняют разные задачи и не заменяют друг друга.
Главная проверка
Новый картридж должен одновременно подходить по монтажу и по функции. Модуль может физически подключиться к трубкам, но оказаться неправильной ступенью для конкретной схемы очистки.
Что переписать со старого картриджа
| Что найти | Где посмотреть | Почему это важно |
|---|---|---|
| Модель | Этикетка или маркировка корпуса. | Помогает найти точную замену или корректный аналог. |
| Формат | Обозначение 10, 11 или фактические размеры. | Определяет габариты и совместимость с креплениями. |
| Подключение | Маркировка рядом с входом и выходом. | Показывает размер трубки или резьбы. |
| Стрелка потока | Боковая часть корпуса. | Помогает не перепутать вход и выход. |
| Назначение | Sediment, Carbon, GAC, UF, Post Carbon или другое обозначение. | Определяет роль модуля в очистке воды. |
| Место в схеме | Порядок трубок или инструкция оборудования. | Один и тот же тип модуля нельзя произвольно переносить между ступенями. |
Если этикетка не читается
- найдите модель пурифайера или питьевой системы;
- сфотографируйте расположение всех ступеней;
- измерьте корпус и расстояние между подключениями;
- проверьте маркировку фитингов и трубки;
- не выбрасывайте старый картридж до завершения подбора;
- не переставляйте трубки без фотографии исходной схемы.

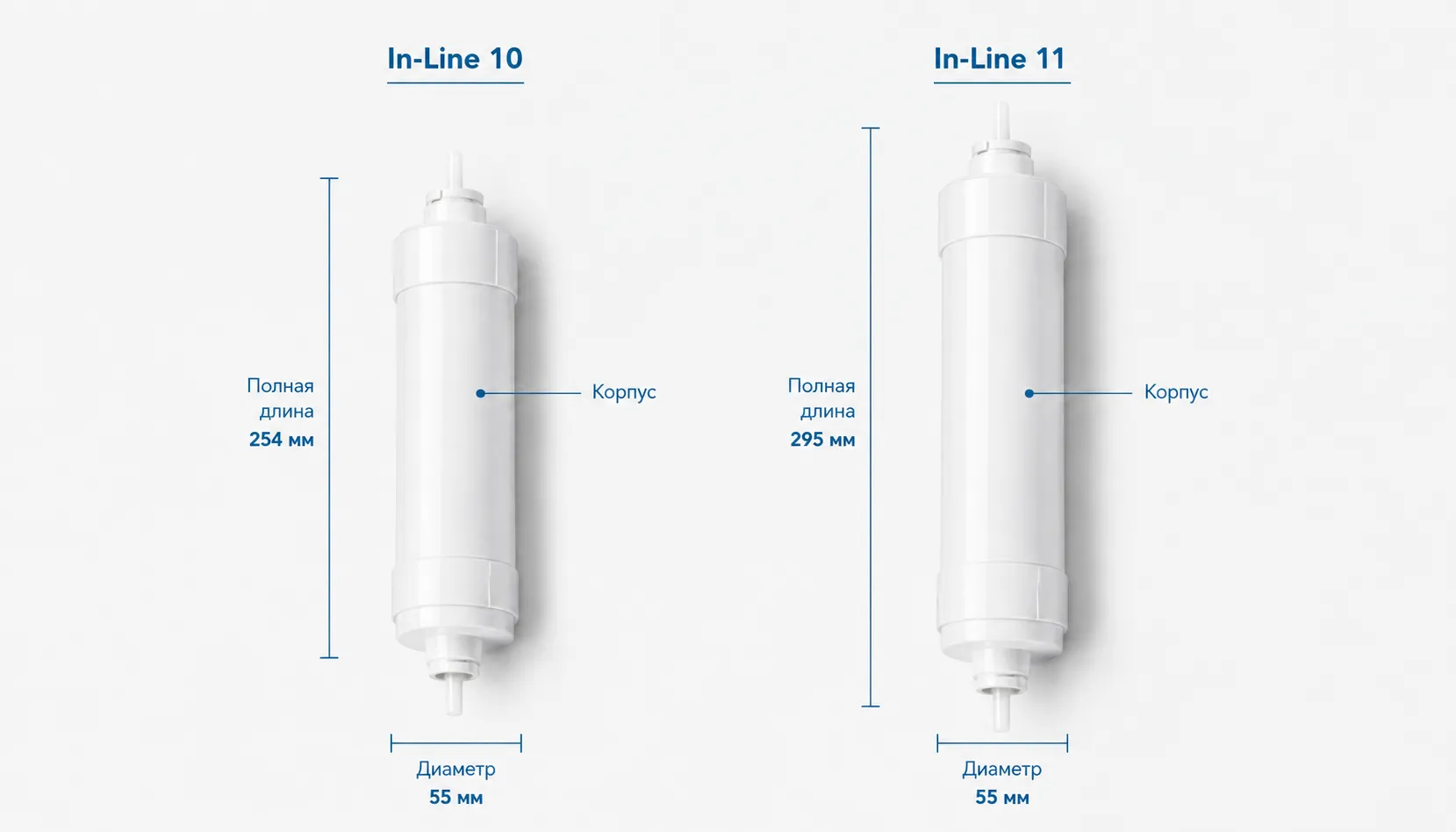

Чем отличаются картриджи In-Line 10 и In-Line 11
Цифры 10 и 11 обычно указывают на номинальную размерную группу, но не описывают картридж полностью. Реальные габариты зависят от конструкции корпуса, штуцеров, крышек и способа подключения.
Компактный распространённый формат
Часто встречается в бытовых питьевых системах, постфильтрах, минерализаторах и отдельных ступенях обратного осмоса.
Однако два модуля с обозначением 10 могут иметь разные диаметры, резьбы, встроенные соединения и общую длину.
Удлинённый формат для питьевых систем
Часто применяется в пурифайерах, проточных кулерах, автоматах питьевой воды и системах с несколькими последовательными ступенями.
Здесь также нужно проверять диаметр корпуса, крепления, тип подключения и доступное пространство внутри оборудования.
| Проверка | Почему одной цифры недостаточно |
|---|---|
| Длина корпуса | Номинальное обозначение не всегда совпадает с полной длиной модуля вместе с подключениями. |
| Диаметр | Картридж может не защёлкнуться в штатные крепления или задевать соседние ступени. |
| Вход и выход | Точки подключения могут располагаться по-разному. |
| Фитинги | Встречаются встроенные push-fit-разъёмы и резьбовые порты под отдельные соединители. |
| Назначение | Одинаковый размер не делает механический, угольный и мембранный модули взаимозаменяемыми. |
Практический вывод: In-Line 10 нельзя автоматически заменить на In-Line 11, и наоборот. Даже внутри одной размерной группы сначала сверяют всю конструкцию.

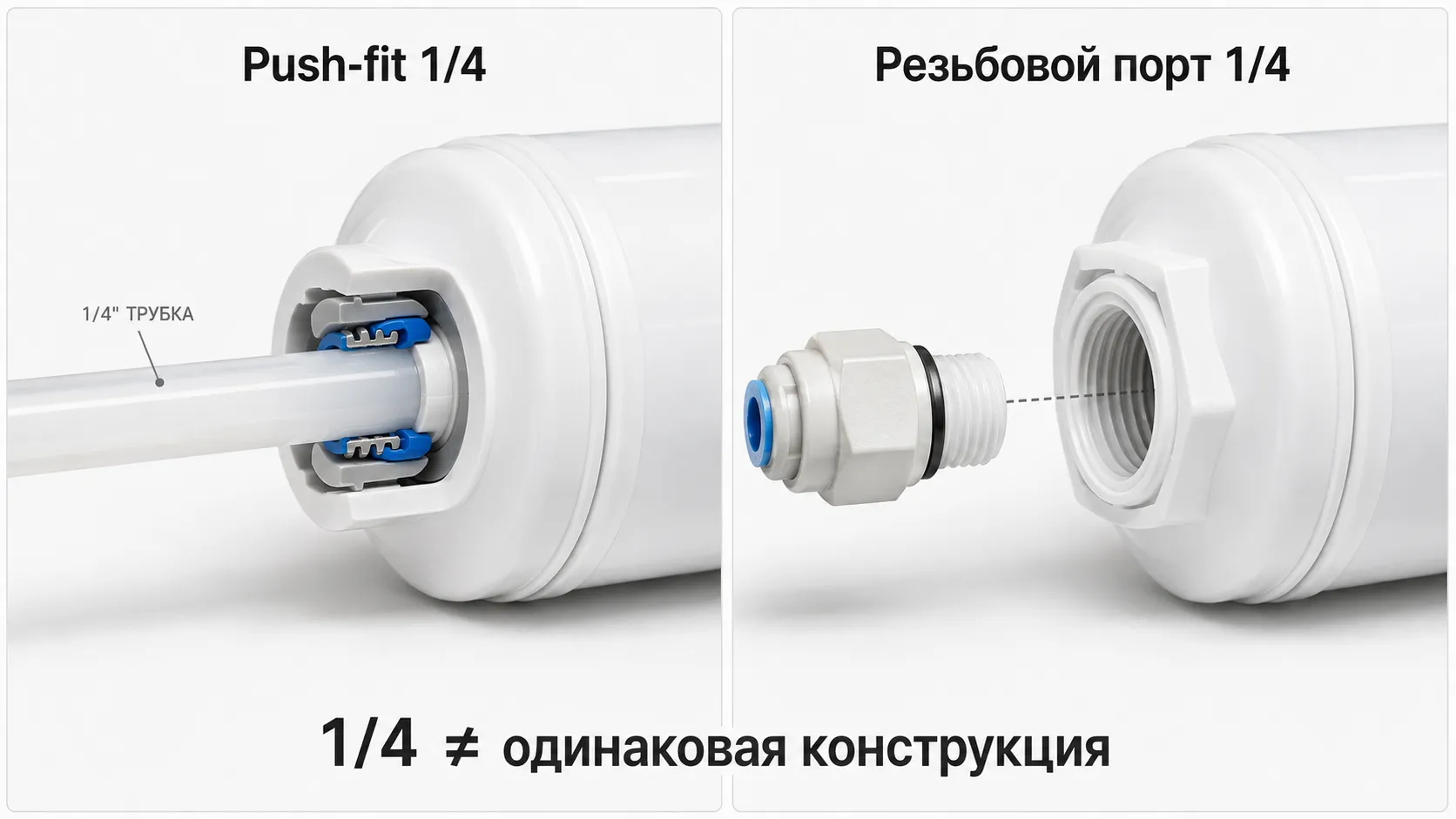

Как проверить подключение
В питьевых системах часто используется трубка 1/4 дюйма и быстроразъёмное цанговое соединение. Трубка вставляется непосредственно в разъём, а внутренние элементы фитинга удерживают её и герметизируют соединение.
Но обозначение 1/4 не гарантирует, что два картриджа подключаются одинаково. Один модуль может иметь встроенный разъём под трубку, другой резьбу 1/4 под отдельный фитинг.
Трубка входит непосредственно в картридж. Перед заменой сверяют наружный диаметр трубки и глубину посадки.
Между картриджем и трубкой устанавливается отдельный прямой или угловой фитинг.
Трубка подходит к торцу картриджа по прямой. Нужно проверить свободное место для монтажа.
Фитинг меняет направление трубки и помогает разместить модуль в тесном отсеке.
При демонтаже сначала перекрывают воду и сбрасывают давление. Трубку нельзя выдёргивать из цангового соединения силой: это может повредить её поверхность или сам фитинг.
Почему важна стрелка направления
На корпусе inline-картриджа часто указано направление движения воды. Оно связано с внутренним устройством модуля, распределением потока и местом выхода очищенной воды.
Подключение должно соответствовать стрелке на корпусе.
Вода движется по предусмотренному производителем пути.
После модуля поток поступает на следующую ступень или к точке выдачи.
Как выбрать картридж по назначению
После проверки размера и подключения нужно определить задачу ступени. Именно наполнение картриджа решает, какие примеси он будет задерживать и где должен стоять в системе.
| Тип картриджа | Основная задача | Что нельзя ожидать |
|---|---|---|
| Механический | Песок, ржавчина, ил, осадок и механическая взвесь. | Не убирает растворённые соли, жёсткость и запах хлора как основную задачу. |
| Угольный предварительный | Снижение хлора, запаха, привкуса и части органической нагрузки. | Не должен работать вместо нормальной механической защиты. |
| Угольный финишный | Окончательная коррекция вкуса и запаха ближе к выходу воды. | Не заменяет предочистку и не решает выраженную жёсткость. |
| Ультрафильтрационный | Тонкая мембранная фильтрация после подготовительных ступеней. | Не является обратным осмосом и не удаляет растворённые соли по тому же принципу. |
| Минерализатор | Коррекция минерального состава после определённых схем очистки. | Не заменяет механический, угольный или мембранный картридж. |
| Умягчающий | Работа с солями жёсткости в пределах возможностей загрузки. | Не является универсальным решением для любой воды и нагрузки. |
Общую последовательность механической, угольной и мембранной очистки мы подробно разобрали в материале про этапы очистки воды в пурифайере.
Размер подходит, но картридж всё равно может быть неправильным
Физическая совместимость отвечает только на вопрос, можно ли установить модуль. Для качественной очистки нужно ещё проверить его функцию и положение в цепочке.
Как качество воды влияет на выбор
Совместимый картридж должен не только помещаться в оборудование, но и соответствовать нагрузке. При мутности первой перегружается механическая ступень, при выраженном запахе и хлоре быстрее расходуется сорбционная загрузка, а плохая предочистка сокращает ресурс тонких модулей.
Учитывают размер частиц, место ступени и риск быстрого падения напора.
Оценивают тип сорбционной ступени, расход воды и состояние предочистки.
Растворённое железо требует отдельной проверки и не всегда решается обычным inline-модулем.
Механический или угольный картридж не удаляет соли жёсткости как основную задачу.
Подробнее связь между примесями и сроком работы ступеней раскрыта в статье как качество исходной воды влияет на ресурс фильтров.
Частые ошибки при выборе
Большинство проблем появляется не из-за редкого формата, а из-за слишком быстрой покупки по одному заметному признаку.
Не проверяют диаметр, штуцеры, крепления и общую длину со всеми соединениями.
Цвет не определяет наполнение, назначение и совместимость модуля.
Одинаковая цифра 1/4 может относиться к разным вариантам соединения.
Картридж устанавливают против стрелки или меняют местами вход и выход.
Предварительный уголь считают полной заменой финишной или мембранной ступени.
Не проверяют, сколько модулей установлено и какие задачи они выполняют.
Как выбирать картриджи Водолей Ф11
Серия Водолей Ф11 выполнена в формате In-Line 11 с подключением 1/4 Speedfit. Перед заменой всё равно нужно сверить размеры, расположение картриджей, направление потока и совместимость конкретной системы.
| Картридж | Назначение | Место в полной схеме |
|---|---|---|
| Ф11-01 | Механическая очистка от песка, ржавчины, ила и взвеси. | Первая ступень. |
| Ф11-02 | Предварительная угольная очистка воды. | Вторая ступень. |
| Ф11-03 | Финишная угольная очистка, коррекция вкуса и запаха. | Третья ступень. |
| Ф11-04 | Финишная ультрафильтрационная ступень. | Четвёртая ступень. |
Комплект из четырёх модулей подходит только для систем, совместимых по формату, подключению и схеме. Само наличие четырёх ступеней ещё не означает автоматическую совместимость.
Мини-чек-лист перед заказом
Что прислать для подбора
- фото старого картриджа целиком;
- крупное фото этикетки;
- фото входа и выхода;
- модель питьевой системы;
- размеры корпуса;
- фото всей последовательности ступеней;
- описание проблемы с водой.
FAQ: выбор inline-картриджа
Inline означает, что фильтрующий материал находится внутри собственного закрытого корпуса, который включается непосредственно в линию воды. Отдельная колба для такого картриджа обычно не требуется.
Inline-картриджи применяются в пурифайерах, проточных кулерах, питьевых фонтанчиках, автоматах воды, компактных питьевых системах и отдельных ступенях обратного осмоса.
Автоматически заменять один формат другим нельзя. In-Line 11 обычно длиннее, поэтому модуль может не поместиться в корпус оборудования или не совпасть со штатными креплениями и трубками.
Перед заменой нужно проверить фактическую длину, диаметр, расположение входа и выхода, тип подключения, направление потока и назначение картриджа.
Нет. Обозначение In-Line 11 описывает размерную группу, но не подтверждает полную совместимость. Картриджи могут отличаться диаметром, полной длиной, штуцерами, фитингами, направлением потока и внутренним наполнением.
Даже если новый модуль помещается в оборудование, нужно убедиться, что он выполняет ту же задачу и подходит для конкретной ступени очистки.
В быстроразъёмных соединениях 1/4 обычно относится к размеру подходящей трубки. Но необходимо проверить, встроен ли разъём непосредственно в картридж или на корпусе находится резьбовой порт под отдельный фитинг.
Два модуля с обозначением 1/4 могут иметь разную конструкцию подключения, поэтому перед покупкой нужно сравнивать не только цифру, но и внешний вид соединения.
Фотография помогает увидеть форму корпуса, маркировку и подключения, но для уверенного подбора нужны размеры и модель системы. На снимке может быть сложно оценить длину, диаметр и тип резьбы.
Лучше прислать несколько фотографий: картридж целиком, этикетку, оба торца, подключённые трубки и общий вид всех ступеней внутри оборудования.
Не стоит. Механический и угольный картриджи решают разные задачи. Первая ступень задерживает песок, ржавчину, ил и взвесь, а уголь работает с запахом, привкусом, хлором и частью органических соединений.
Если убрать нормальную механическую защиту, угольный модуль начнёт задерживать грязевую нагрузку, быстрее забьётся и может снизить напор воды.
Картриджи Водолей Ф11 предназначены для систем, совместимых с форматом In-Line 11 и подключением 1/4 Speedfit. Перед установкой нужно проверить размеры отсека, крепления, расположение трубок и направление потока.
Также нужно сопоставить назначение каждой ступени. Механический, предварительный угольный, финишный угольный и ультрафильтрационный модули устанавливаются в определённом порядке.
